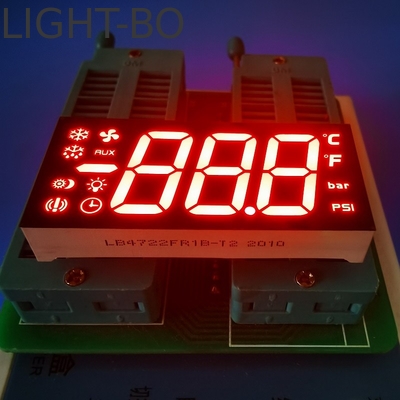

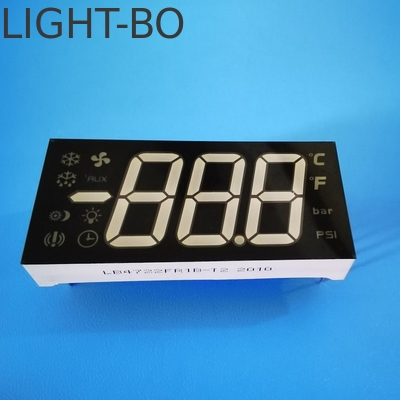

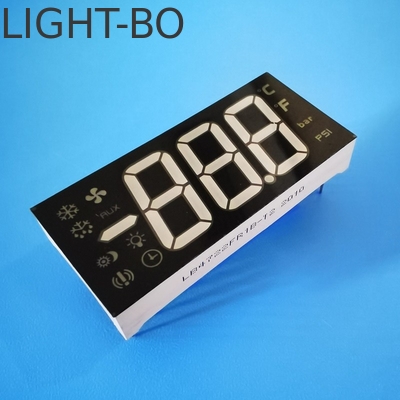

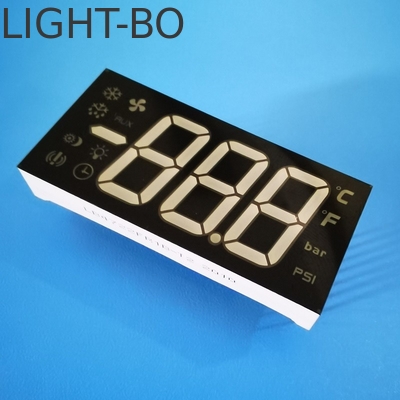

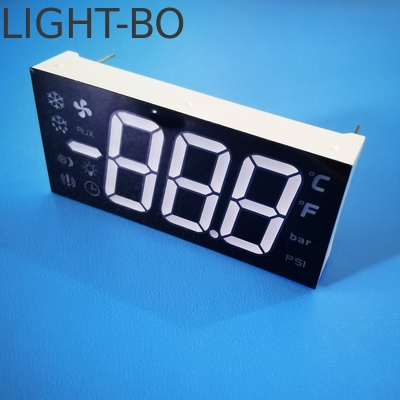

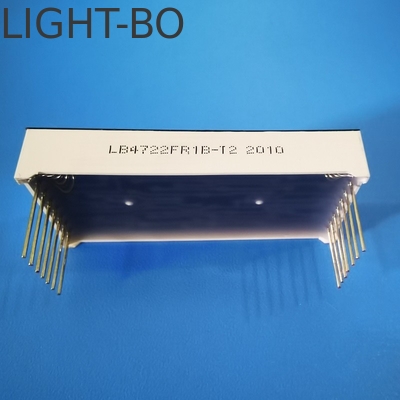

Ultra Bright Red 3 Digit 7 Segment LED Display คาโทดทั่วไปสําหรับแผ่นควบคุมเครื่องเย็น

จอแสดงผล LED 7 ส่วน 3 หลัก สีแดงสว่างพิเศษ ขั้วร่วม สำหรับแผงควบคุมตู้เย็น

• ขนาดภายนอก: 47 x 22 x 8 มม.

•

• ขั้ว: ขั้วร่วม

•

• สีเปล่งแสง: สีแดงสว่างพิเศษ

•

• ความยาวคลื่น: 620-625nm

•

• ความเข้มของการส่องสว่าง: 80-100mcd

•

• แรงดันไฟฟ้าไปข้างหน้า: 1.8-2.3V/led

•

• กระแสไฟฟ้าไปข้างหน้า: 5-10mA/led

• มีส่วนสีเหลืองและพื้นผิวสีดำพร้อมฟิล์ม

• สีเปล่งแสง: มีให้เลือกในสีแดง, น้ำเงิน, เขียว, ขาว, อำพัน, เหลือง และส้ม, หลากสี

• ค่าสูงสุดสัมบูรณ์ (Ta=25ºC)

  พารามิเตอร์	สัญลักษณ์	ค่า	หน่วย
  กระแสไฟฟ้าไปข้างหน้า (ต่อไดซ์)	Ipm	20	mA
  แรงดันไฟฟ้าย้อนกลับ (ต่อไดซ์)	Vr	5	V
  การกระจายพลังงาน (ต่อไดซ์)	Pm	80	mW
  ช่วงอุณหภูมิในการทำงาน	Topr	-40~+85	ºC
  ช่วงอุณหภูมิในการจัดเก็บ	Tstg	-40~+85	ºC
  อุณหภูมิการบัดกรี (≤3 วินาที)	Th	260	ºC



  รหัส: เหลืองเขียว - J

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	1.8		2.4	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	30		40	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	569		574	nm



  รหัส: อำพัน/เหลือง -Y

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	1.8		2.5	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	60		80	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	585		595	nm



  รหัส: ส้ม -F

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	1.8		2.4	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	60		80	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	600		605	nm



  รหัส: แดงสว่างพิเศษ -R

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	1.8		2.2	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	50		60	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	630		635	nm



  รหัส: แดงสว่างพิเศษ -UR

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	1.8		2.2	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	80		100	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	625		635	nm



  รหัส: เขียวบริสุทธิ์ -G

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	2.6		3.2	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	120		180	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	515		525	nm



  รหัส: น้ำเงินสว่างพิเศษ -BH

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	2.8		3.2	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	120		140	mcd
  สเปกตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	460		465	nm



  รหัส: ขาวสว่างพิเศษ -WH

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ต่ำสุด	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟฟ้าไปข้างหน้า	Vf	If=10mA	2.8		3.2	V
  แรงดันไฟฟ้าย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มของการส่องสว่าง	Iv	If=10mA	120		140	mcd
  อุณหภูมิสี LED	K	If=10mA	5500	20	6800	K
  พิกัดสี	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm



• ความเข้มของการส่องสว่างสูงและความน่าเชื่อถือ

• การใช้พลังงานต่ำ

• ประสิทธิภาพการทำงานที่มั่นคง

• อายุการใช้งานยาวนาน

• ประกอบง่าย

• เข้ากันได้กับ IC

• ใบรับรอง: RoHS

•

• การใช้งาน:

• เครื่องใช้ไฟฟ้าภายในบ้าน, การควบคุมเครื่องปรับอากาศ, ไฟแสดงสถานะตู้เย็น, การควบคุมตู้เย็น, การควบคุมความเย็น, การควบคุมความร้อน และอื่นๆ

• เครื่องใช้ไฟฟ้าภายในบ้าน, การควบคุมเครื่องปรับอากาศ, ไฟแสดงสถานะตู้เย็น, ตู้เย็น
