| ชื่อแบรนด์: | LIGHT-BO |
| เลขรุ่น: | LB20561DUR0A |
| ขั้นต่ำ: | 1000 |
| ราคา: | Negotiate |
| เงื่อนไขการจ่ายเงิน: | T/T,Western Union |
| ความสามารถในการจําหน่าย: | 50000 PCS/Day |
คาโทดทั่วไป Ultra Bright Red 0.56-Inch 2-Digit 7-Segment LED Display (18-Pin, สามารถปรับแต่งได้) สําหรับเครื่องควบคุมอุณหภูมิและอุปกรณ์บ้าน
ภาพรวมสินค้า
นําเสนอคอมมอน คาโทด Ultra Bright Red 0.56-Inch 2-Digit 7-Segment LED Displayและแผ่นเครื่องใช้ในบ้านการออกแบบเพื่อสมดุลความสามารถในการอ่าน ประสิทธิภาพการใช้พลังงานและการบูรณาการง่ายนี้จอ 2 หลักโดดเด่นในการแสดงเมทริกส์หลักที่ต้องการการอ่านที่เรียบง่ายและชัดเจน: อุณหภูมิ (ตัวอย่างเช่น,¥-18°C ¥สําหรับตู้เย็น), ค่าเวลา (ตัวอย่างเช่น ¥15 นาที ¥สําหรับไมโครเวฟ) หรือสถานะของอุปกรณ์ (ตัวอย่างเช่น ¥08 ¥สําหรับความเร็วของพัดลม)
ความสูง 0.56 นิ้วของตัวเลขให้ความเห็นจาก 1 ′′ 3 เมตร (ระยะห่างห้องครัว / ห้องนั่งเล่นทั่วไป) ในขณะที่การตั้งค่า 18 ปินให้ความมั่นคงการเชื่อมต่อ PCB โดยตรงที่สําคัญสําหรับการทํางานที่น่าเชื่อถือในอุปกรณ์ที่มีความรู้สึกต่ออุณหภูมิภาคสีขาวบนพื้นผิวสีดําเพิ่มความแตกต่างกับแสงแดงที่สดใสมาก (620-625nm)แสงแดด) และให้ความสามารถในการอ่าน แม้ในสภาพแวดล้อมที่สว่าง. ด้วยขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว.
อัตราการเรตติ้งสูงสุดโดยสิ้นเชิง ((Ta=25oC)
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย |
| ขณะนี้ (ต่อลูกเต๋า) | Ipm | 20 | mA |
| ความดันกลับ ((ต่อลูกเต๋า) | Vr | 5 | V |
| การสลายพลังงาน (ต่อลูกเต๋า) | Pm | 80 | mW |
| ระยะอุณหภูมิการทํางาน | ท็อป | -40~+85 | oC |
| ระยะอุณหภูมิในการเก็บรักษา | Tstg | -40~+85 | oC |
| อุณหภูมิการผสม ((≤ 3 วินาที) | ธ | 260 | oC |
รหัส: Ultra Bright Red -UR
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | If=10mA | 1.8 | 2.2 | V | |
| ความดันกลับ | Vr | Ir=10uA | 5 | V | ||
| แสงสว่างแรง | IV | If=10mA | 80 | 100 | mcd | |
| สเปคตรัมที่มีค่าครึ่งหนึ่ง | △λ | If=10mA | 20 | nm | ||
| ความยาวคลื่น | Dλ | If=10mA | 625 | 635 | nm |

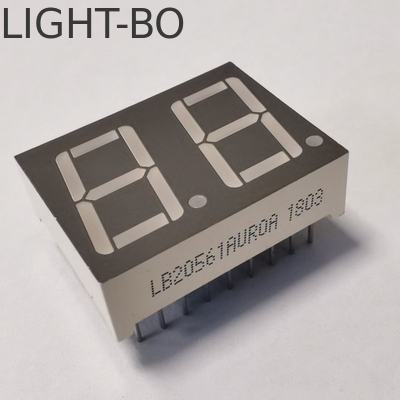

ภาพหลัก

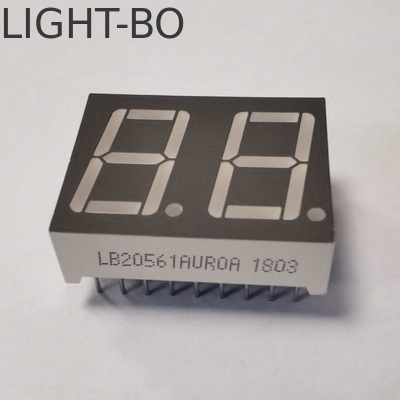

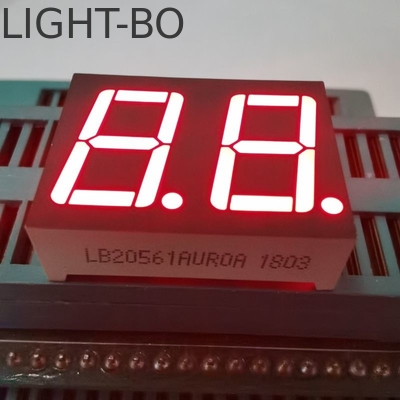

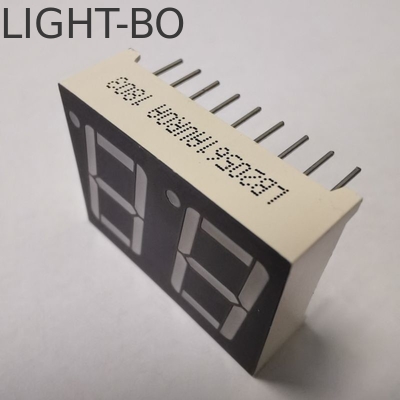

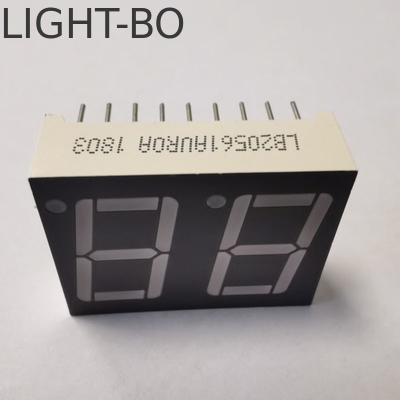

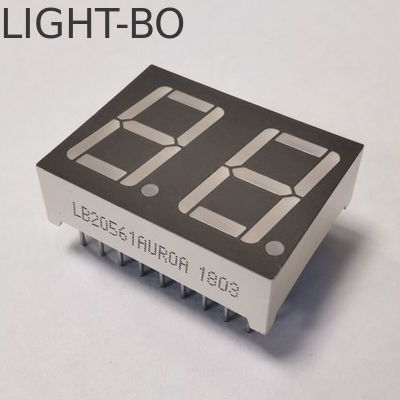

ภาพรายละเอียด
คุณสมบัติสําคัญ (เครื่องควบคุมอุณหภูมิและเครื่องมือ Optimized)
1. ความชัดเจนสูงสําหรับเมทริกส์ที่สําคัญ
การส่องแสงสีแดงสว่าง (80-100mcd):แสงสีแดง (ความยาวคลื่น 620-625nm) ส่งผลการอ่านที่คมชัดและดึงดูดสายตา เหมาะสมสําหรับเครื่องควบคุมอุณหภูมิ, ที่การจําแนกค่าอย่างรวดเร็ว (ตัวอย่างเช่น, 30 ° C = ความร้อนเกิน) ป้องกันความผิดพลาด.มันยังช่วยลดความเหนื่อยของดวงตาได้อย่างน้อยเช่น การตรวจสอบอุณหภูมิของเตาอบ)
ส่วนสีขาวบนพื้นผิวสีดํา:ความแตกต่างที่สูงกําจัดการล้างจากแสงแวดล้อมและรับประกันว่าทุกส่วน (ตัวอย่างเช่น รางกลางของ ราง 5, รางบนของ ราง 9) มีแสง uniformly หลีกเลี่ยงการอ่านตัวเลขผิด (ตัวอย่างเช่นทําให้เกิดการสับสนระหว่าง?? 6?? กับ?? 0??) ที่อาจทําให้การควบคุมอุณหภูมิหรือการทํางานของอุปกรณ์ผิดปกติ.
0ความสูง 56 นิ้วอัตราการสมดุลความสามารถในการอ่านและประสิทธิภาพของพื้นที่ ใหญ่พอที่จะแยกความสูงของอุณหภูมิขนาดเล็ก (ตัวอย่างเช่น 22 °C vs 23 °C) แต่คอมแพคตพอที่จะเข้ากับแผ่นเครื่องมือบาง (ตัวอย่างเช่นเครื่องควบคุมอุณหภูมิขนาดเล็กสําหรับตู้เย็น).
2. ผลงานที่น่าเชื่อถือและการจัดการความร้อน
การสลายความร้อนอย่างรวดเร็ว:การออกแบบด้วยวัสดุทนความร้อนและการออกแบบพลังงานต่ํา ทําให้จอป้องกันการอุ่นเกิน แม้กระทั่งในระหว่างการทํางานต่อเนื่อง (เช่น เครื่องควบคุมอุณหภูมิทํางานตลอด 24 ชั่วโมงสําหรับโรงเรือนกระจก)นี้ป้องกันการลดความสว่างและขยายอายุการใช้งาน.
การทํางานที่มั่นคงในสภาพแวดล้อมที่เปลี่ยนแปลง:ทนต่ออัตราการเปลี่ยนแปลงของอุณหภูมิ (0 °C ~ 50 °C, แบบสําหรับบ้าน / สถานที่อุตสาหกรรม) และการสั่นสะเทือนเล็ก ๆ น้อย ๆ (เช่นวงจรของเครื่องตู้เย็นการเคลื่อนไหวของพัดลมเตาอบ)ไม่มีการส่องแสงระหว่างการอัพเดทค่า
อายุการใช้งานยาว (50,000+ ชั่วโมง)ชิป LED คุณภาพสูงตรงกับอายุการใช้งาน 8-10 ปีของอุปกรณ์บ้านและเครื่องควบคุมอุณหภูมิส่วนใหญ่ ลดต้นทุนการบํารุงรักษาและความจําเป็นในการเปลี่ยนบ่อย
3. การบูรณาการและการปรับแต่งง่าย
การตั้งค่า 18 ปิน:ให้การติดตั้ง PCB ที่ปลอดภัยและตรง รับประกันการเชื่อมต่อไฟฟ้าที่มั่นคง และหลีกเลี่ยงปินที่หลุด (เป็นปัญหาทั่วไปในอุปกรณ์ที่มีความเสี่ยงต่อการสั่นสะเทือน เช่น เครื่องซักผ้า)การวางแผนสปินเป็นที่สอดคล้องกับกระบวนการเชื่อมแบบมาตรฐานสําหรับการผลิตอัตโนมัติ.
ความขั้วขั้วคาโทดทั่วไป:ใช้งานกับ IC ไดรฟอร์แบบมาตรฐาน (เช่น TM1637, HT1621,MAX7219) ที่ใช้ในเครื่องควบคุมอุณหภูมิและอุปกรณ์บ้าน.
การออกแบบที่สามารถปรับแต่งได้:รองรับการปรับปรุงตามความต้องการของอุปกรณ์
การปรับระยะระหว่างตัวเลข (สําหรับแผ่นควบคุมที่คอมแพคต์กับแผ่นควบคุมที่กว้าง)
เพิ่มจุดทศนิยม (สําหรับการอ่านอุณหภูมิที่แม่นยํา เช่น ¥25.5 °C)
ความสว่างของส่วนที่ปรับปรุง (สําหรับสภาพแวดล้อมที่มีแสงน้อย เช่น ห้องนอน)
4. ประสิทธิภาพการใช้พลังงานและการปฏิบัติตาม
กระแสไฟฟ้าต่ํามาก (5-10mA/LED):ลดการใช้พลังงานให้น้อยที่สุด ทําให้มันเหมาะสมสําหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่ (เช่น เครื่องตรวจอุณหภูมิพกพา) หรืออุปกรณ์ประหยัดพลังงานอัตราแลกเปลี่ยนที่ได้รับการรับรองจาก ENERGY STAR) 延長อายุการใช้งานของแบตเตอรี่ถึง 30% และลดต้นทุนไฟฟ้าในระยะยาว.
ความดันด้านหน้าต่ํา (1.8-2.2V/LED):สอดคล้องกับปัสดุพลังงานความดันต่ําแบบมาตรฐาน (เช่น อัดแปลงไฟฟ้า 5V USB, 12V DC) ที่ใช้ในเครื่องควบคุมอุณหภูมิและอุปกรณ์ ไม่ต้องใช้เครื่องแปลงความดันขนาดใหญ่
สอดคล้อง RoHS:ไม่มีสารอันตราย (鉛, แมร์คิวรี่) ตอบสนองมาตรฐานความปลอดภัยนานาชาติสําหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคและอุตสาหกรรมและตลาดโลก.
รายละเอียดเทคนิค
| ประเภท | ปริมาตร | ข้อมูลเฉพาะเจาะจง (อุปกรณ์ควบคุมอุณหภูมิ Optimized) |
|---|---|---|
| การออกแบบพื้นฐาน | ประเภทแสดง | จอ LED ขนาด 2 หลัก 7 ภาค (รองรับจุดทศนิยมเพื่อความแม่นยํา) |
| ความขั้ว | คาโทดทั่วไป | |
| ความสูงของตัวเลข | 0.56 นิ้ว | |
| การตั้งค่า Pin | 18 ปิน (การติดตั้ง PCB โดยตรง) | |
| ช่องส่วน/ผิว | ส่วนสีขาวบนผิวดํา | |
| ประสิทธิภาพทางแสง | การปล่อยสี | สีแดงเรืองเรืองเรืองเรืองเรืองเรืองเรืองเรืองเรืองเรืองเรือง |
| ความยาวคลื่น (สีแดง) | 620-625nm | |
| ความเข้มข้นของแสง | 80-100 mcd | |
| ปริมาตรไฟฟ้า | ความดันด้านหน้า (VF) | 1.8-2.2V ต่อ LED |
| แนะนํากระแสไฟฟ้าต่อ | 5-10mA ต่อ LED | |
| การบริโภคพลังงาน | ต่ํา (ประหยัดพลังงานสําหรับการใช้งานต่อเนื่อง) | |
| คุณภาพและความสอดคล้อง | ข้อดีหลัก | การระบายความร้อนอย่างรวดเร็ว ผลงานที่มั่นคง ปฏิบัติงานที่สอดคล้องกับ IC ใช้งานยาวนาน |
| ความสอดคล้อง | สอดคล้องกับ RoHS |
การใช้งาน
เครื่องแสดงภาพนี้ถูกปรับปรุงเพื่อควบคุมอุณหภูมิและอุปกรณ์บ้าน / อุตสาหกรรม รวมถึง:
เครื่องควบคุมอุณหภูมิ:เทอร์โมสแตตห้อง (ตัวอย่างเช่น 22°C), เทอร์โมเมตรตู้เย็น/ตู้เย็น (ตัวอย่างเช่น 5°C/ 18°C), แผ่นอุณหภูมิเตาอบ (ตัวอย่างเช่น 200°C)
เครื่องใช้ในบ้าน:เครื่องกําหนดเวลาไมโครเวฟ (ตัวอย่างเช่น ₹02:00), ตัวชี้วัดระยะเวลาของเครื่องซักผ้า (ตัวอย่างเช่น ₹05 สําหรับความเร็วหมุน), ตัวแสดงความเร็วของพัดลม AC (ตัวอย่างเช่น ₹03 สําหรับความเร็วสูง)
กล่องเครื่องมือ:เครื่องวัดความดันอุตสาหกรรม (ตัวอย่างเช่น 8 PSI ₹08 ₹) เครื่องตรวจความแรงกด (ตัวอย่างเช่น 12 V ₹12 ₹) เครื่องควบคุมความชื้น (ตัวอย่างเช่น 50% RH ₹50 ₹)
ตัวชี้วัดดิจิตอล:น้ําหนักพกพา (ตัวอย่างเช่น 50 กรัม 50 บาท), เครื่องชาร์จแบตเตอรี่ (ตัวอย่างเช่น 90 บาทในการชาร์จ 90%), อุปกรณ์ฟิตเนส (ตัวอย่างเช่น 15 บาทสําหรับ 15 นาที)
ภาพแอปพลิเคชั่น
ทําไมต้องเลือก Display นี้สําหรับเครื่องควบคุมอุณหภูมิและอุปกรณ์?
ความชัดเจนของเมทริกที่สําคัญแสงสีแดงส่องสว่างมากทําให้ค่าอุปกรณ์และอุณหภูมิสามารถอ่านได้ทันที ป้องกันความผิดพลาดในการควบคุมอุณหภูมิ (เช่น การร้อนอาหารเกินในเตาอบ)
การจัดการความร้อนอย่างน่าเชื่อถือการระบายความร้อนอย่างรวดเร็วหลีกเลี่ยงปัญหาด้านการทํางานระหว่างการใช้งานอย่างต่อเนื่อง ซึ่งเป็นสิ่งจําเป็นสําหรับเครื่องควบคุมอุณหภูมิ 24 / 7
การผลิตง่าย:การออกแบบ 18 ปินและขั้วขั้วคาโทดร่วมกันทําให้การบูรณาการ PCB ง่ายขึ้น โดยสนับสนุนการผลิตอุปกรณ์ขนาดใหญ่
สามารถปรับเปลี่ยนได้ตามความต้องการเฉพาะ:ระยะห่างหลักที่เหมาะสม, จุดทศนิยม, หรือความสว่างให้ความเหมาะสมกับการออกแบบอุปกรณ์ที่ไม่มาตรฐาน
ตลาดโลกพร้อมความสอดคล้องกับ RoHS และตัวเลือกหลายสี ทําให้การส่งออกไปยังตลาดนานาชาติง่ายขึ้น โดยตรงกับมาตรฐานความปลอดภัยที่หลากหลาย
ข้อมูลการสั่งซื้อและการจัดสรร
จํานวนการสั่งซื้อขั้นต่ํา (MOQ):300 ชิ้นสําหรับรุ่นสแตนดาร์ต ultra bright red 500 ชิ้นสําหรับการปรับแต่งตามสั่ง
การบรรจุ:EPE ป้องกันสแตตติก + กระดาษกล่อง (แต่ละจอถูกห่อเป็นส่วนตัวเพื่อปกป้องปินและส่วนระหว่างการขนส่ง)
ระยะเวลาการจัดส่ง:5~7 วันสําหรับรุ่นมาตรฐาน; 10~12 วันสําหรับการออกแบบตามสั่ง (จากการอนุมัติรายละเอียด)
การขนส่ง:สายด่วน (FedEx / DHL สําหรับต้นแบบด่วน) สายอากาศ (การจัดส่งปริมาณกลาง) มหาสมุทร (การผลิตจํานวนมากสําหรับผู้ผลิตอุปกรณ์)
ติดต่อเรา
ทีมงานของเราเชี่ยวชาญด้านจอ LED สําหรับอุปกรณ์ความแม่นยํา และให้การสนับสนุนตลอด 24 ชั่วโมง เพื่อช่วยให้คุณปรับปรุงการใช้งานของสินค้าของคุณ
