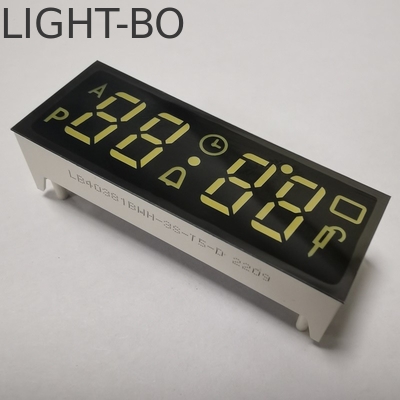

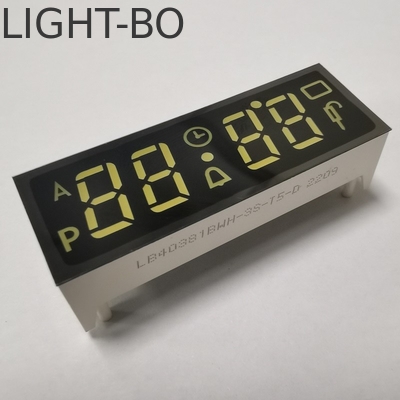

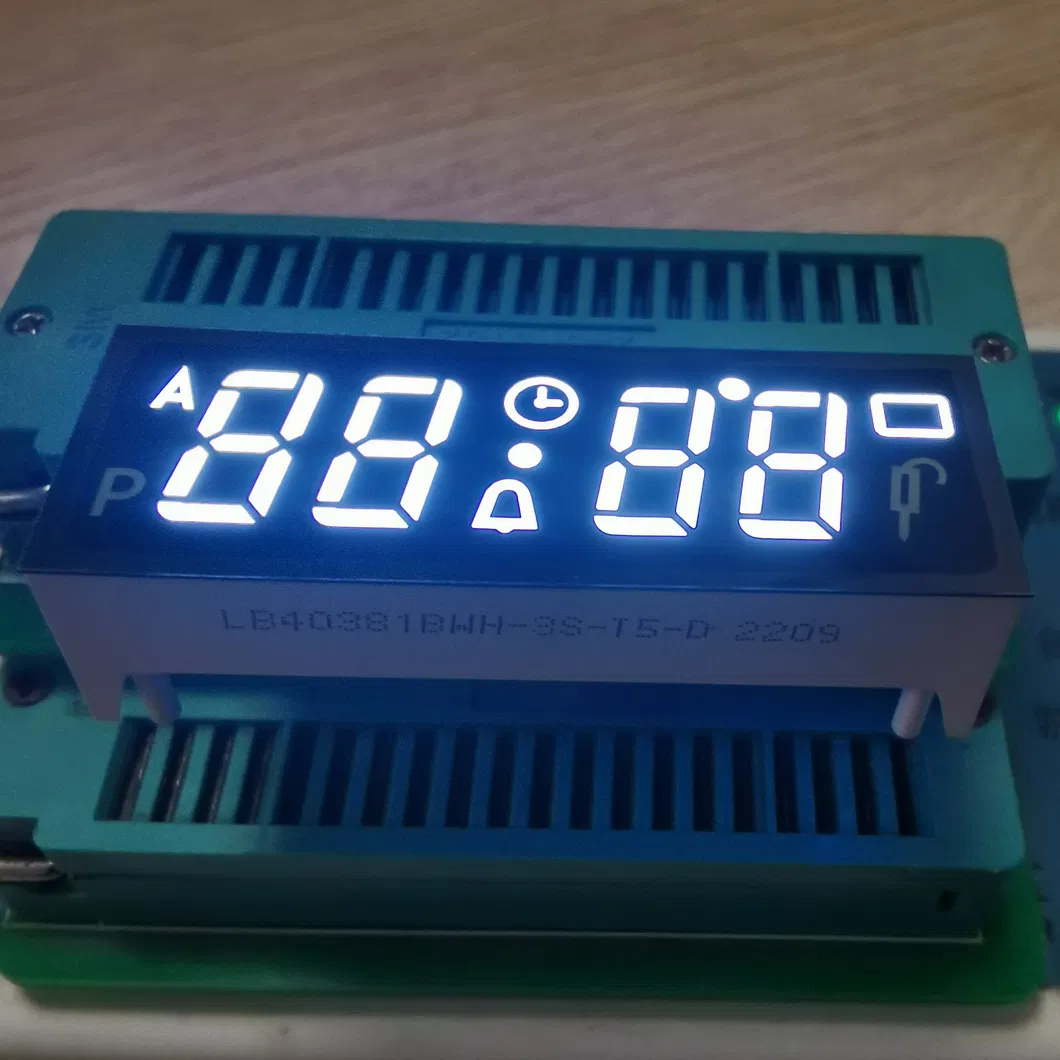

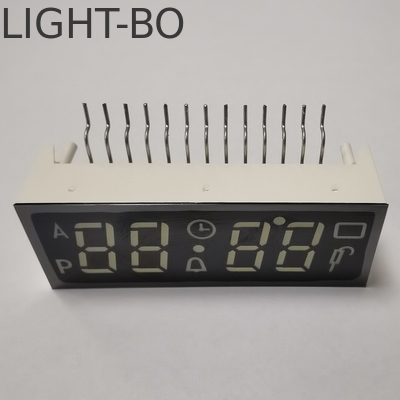

7 เซ็กเมนต์ LED Display 4 หลัก Ultra White Common Anode สําหรับเครื่องกําหนดเวลาเตาอบ

จอแสดงผล LED 7 ส่วน สีขาวพิเศษ ขนาด 44*16 มม. 4 หลัก ขั้วบวกทั่วไป สำหรับตั้งเวลาเตาอบแบบบิวท์อิน


ความเข้มแสงสูง
ใช้พลังงานต่ำ
ประสิทธิภาพคงที่
ความสม่ำเสมอดี
มุมมองกว้าง
อายุการใช้งานยาวนาน
เข้ากันได้กับ IC
จอแสดงผลสามารถทนต่ออุณหภูมิแวดล้อม +105C - 120C
เป็นไปตามข้อกำหนด RoHS/REACH
สี LED: มีสีแดง, น้ำเงิน, เขียว, ขาว, เหลืองอำพัน, ส้ม

• พิกัดสูงสุดสัมบูรณ์ (Ta=25ºC)

  พารามิเตอร์	สัญลักษณ์	พิกัด	หน่วย
  กระแสไฟตรง (ต่อไดโอด)	Ipm	20	mA
  แรงดันย้อนกลับ (ต่อไดโอด)	Vr	5	V
  กำลังสูญเสีย (ต่อไดโอด)	Pm	80	mW
  ช่วงอุณหภูมิการทำงาน	Topr	-40~+85	ºC
  ช่วงอุณหภูมิการเก็บรักษา	Tstg	-40~+85	ºC
  อุณหภูมิการบัดกรี (≤ 3 วินาที)	Th	260	ºC

  รหัส: เขียวเหลือง - J

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	1.8		2.4	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	30		40	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	569		574	nm



  รหัส: เหลืองอำพัน/เหลือง -Y

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	1.8		2.5	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	60		80	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	585		595	nm



  รหัส: ส้ม -F

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	1.8		2.4	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	60		80	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	600		605	nm



  รหัส: แดงพิเศษ -R

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	1.8		2.2	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	50		60	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	630		635	nm



  รหัส: แดงพิเศษสุด -UR

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	1.8		2.2	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	80		100	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	625		635	nm



  รหัส: เขียวบริสุทธิ์ -G

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	2.6		3.2	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	120		180	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	515		525	nm


  รหัส: น้ำเงินพิเศษสุด -BH

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	2.8		3.2	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	120		140	mcd
  ความกว้างสเปกตรัมครึ่งค่า	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	460		465	nm

•

• รหัส: ขาวพิเศษสุด -WH

  พารามิเตอร์	สัญลักษณ์	เงื่อนไข	ขั้นต่ำ	ทั่วไป	สูงสุด	หน่วย
  แรงดันไฟตรง	Vf	If=10mA	2.8		3.2	V
  แรงดันย้อนกลับ	Vr	Ir=10uA	5			V
  ความเข้มแสง	Iv	If=10mA	120		140	mcd
  อุณหภูมิสีของ LED	K	If=10mA	5500	20	6800	K
  พิกัดสี	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

การใช้งาน:

อุปกรณ์เสียงหรือแผงหน้าปัดเครื่องมือ

เครื่องใช้ไฟฟ้าในครัวเรือน

จอแสดงผลตัวเลข

ผลิตภัณฑ์มัลติมีเดีย

ใช้งานทั่วไปสำหรับตัวบ่งชี้ดิจิทัล, ตัวบ่งชี้อุณหภูมิ, ตัวบ่งชี้ความชื้น, ตัวบ่งชี้กระบวนการ และอื่นๆ
