คําอธิบายสินค้า

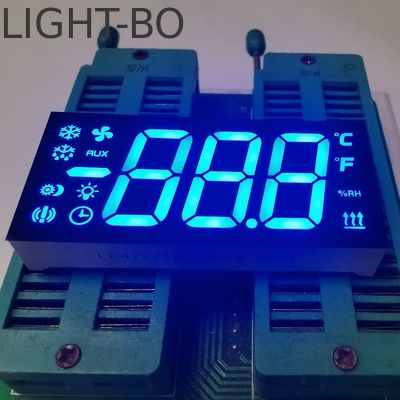

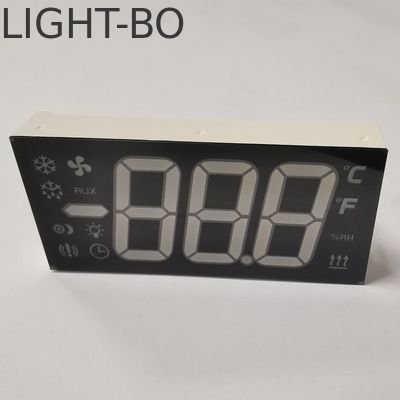

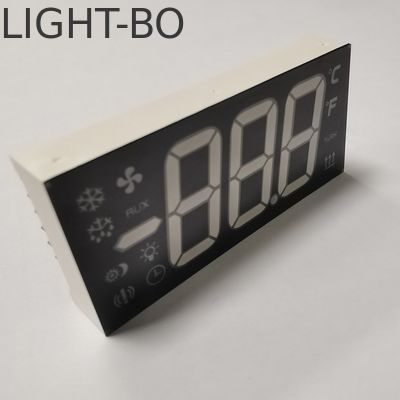

สีน้ําเงินสว่างมาก สามหลัก 7 ภาค LED Display แอนอดทั่วไปสําหรับเครื่องควบคุมตู้เย็น

• ความสูงตัวละคร: 17 มิลลิเมตร (0.67 นิ้ว)

• ขนาดภายนอก: 47 x 22 x 8 mm

• Polarity: anode ทั่วไป

• สีที่ปล่อย: สีฟ้าเรืองแสง

• ความยาวคลื่น:460-465

• ความเข้มงวดของแสง: 80-100mcd

• ความดันด้านหน้า: 2.8-3.3V/LED

• กระแสต่อหน้า: 5-10mA/LED

• สีออก:มีในสีแดง, น้ําเงิน, เขียว, ขาว, แอมเบอร์, เหลืองและส้ม

สี: สีเขียวบริสุทธิ์

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=20mA	2.5		3.0	V
  ความดันกลับ	Vr	Ir=10uA		5		V
  แสงสว่างแรง	IV	If=20mA	120		160	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	λ	If=20mA		20		nm
  ความยาวคลื่น	Dλ	If=20mA	515		525	nm

• รหัส:สีเหลืองเขียว- J/JU

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	1.8		2.4	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	30		40	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	569		573	nm

• รหัส: แอมเบอร์/เหลือง -Y

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	1.8		2.4	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	50		60	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	585		595	nm

• รหัส: ส้ม -F

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	1.8		2.4	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	50		60	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	600		605	nm

• รหัส: สีแดงสดใส

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	1.8		2.2	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	50		60	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	630		635	nm

• รหัส: Ultra Bright Red -UR

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	1.8		2.2	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	90		100	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	620		625	nm

• รหัส: Ultra Bright Blue -BH

• ปริมาตร	สัญลักษณ์	สภาพ	นาที	แบบ	แม็กซ์	หน่วย
  โฟลเตจด้านหน้า	Vf	If=10mA	2.6		3.0	V
  ความดันกลับ	Vr	Ir=10uA	5			V
  แสงสว่างแรง	IV	If=10mA	100		120	mcd
  สเปคตรัมที่มีค่าครึ่งหนึ่ง	△λ	If=10mA		20		nm
  ความยาวคลื่น	Dλ	If=10mA	460		470	nm




• ความเข้มข้นสูงสุดโดยเฉพาะ ((Ta=25°C)

• ปริมาตร	สัญลักษณ์	การจัดอันดับ	หน่วย
  ขณะนี้ (ต่อลูกเต๋า)	Ipm	20	mA
  ความดันกลับ ((ต่อลูกเต๋า)	Vr	5	V
  การสลายพลังงาน (ต่อลูกเต๋า)	Pm	80	mW
  ระยะอุณหภูมิการทํางาน	ท็อป	-40 ~ + 120	°C
  ระยะอุณหภูมิในการเก็บรักษา	Tstg	-40 ~ + 120	°C
  อุณหภูมิการผสม ((3 sec)	ธ	260	°C

การใช้งานของจอ LED ภาค

ใช้กันอย่างแพร่หลายสําหรับตัวชี้ตําแหน่งลิฟท์ ตัวชี้พื้นลิฟท์ และจอแสดงภาพ

กระดาน, เครื่องใช้ในบ้าน และอื่นๆ
