จอแสดงผล LED 7 ส่วน 3 หลัก 0.36 นิ้ว (9.2 มม.) สีแดงสว่างพิเศษ สำหรับตัวบ่งชี้อุณหภูมิ/ความชื้น

จอแสดงผล LED แอโนดทั่วไป 7 ส่วน 3 หลัก 0.36 นิ้ว (9.2 มม.) สีแดงสดใสเป็นพิเศษสำหรับตัวบ่งชี้อุณหภูมิ/ความชื้น

ภาพรวมผลิตภัณฑ์
ขอแนะนำจอแสดงผล LED แอโนดทั่วไป 7 ส่วน Super Bright Red ขนาด 0.36 นิ้ว ซึ่งเป็นโซลูชันตัวเลขที่แม่นยำซึ่งออกแบบมาสำหรับเครื่องแสดงอุณหภูมิ/ความชื้น เครื่องใช้ในบ้าน และอุปกรณ์เครื่องเสียง ออกแบบมาเพื่อจัดลำดับความสำคัญของการมองเห็น ประสิทธิภาพการใช้พลังงาน และการผสานรวมที่ราบรื่น จอแสดงผลนี้ยอดเยี่ยมในการอ่านค่าที่ชัดเจนและเชื่อถือได้สำหรับการวัดสภาพแวดล้อมรายวัน: อุณหภูมิห้อง (เช่น “23°C”) ความชื้นภายในอาคาร (เช่น “55% RH”) หรือค่ากระบวนการ (เช่น “180” สำหรับการจับเวลา)
ความสูงตัวอักษร 9.2 มม. ช่วยให้อ่านค่าได้ตั้งแต่ 0.5–1.5 เมตร (ระยะห่างโดยทั่วไปสำหรับไฟแสดงบนเคาน์เตอร์หรือแผงอุปกรณ์) ในขณะที่ฟอร์มแฟคเตอร์ขนาดบาง 22.5×14×7.2 มม. เหมาะกับการออกแบบที่มีพื้นที่จำกัด ตั้งแต่เซ็นเซอร์ความชื้นขนาดเล็กไปจนถึงแผงด้านหน้าของเครื่องขยายเสียง พื้นผิวสีดำอีพ็อกซี่สีเหลืองช่วยเพิ่มคอนทราสต์ด้วยแสงสีแดงที่สว่างเป็นพิเศษ ตัดผ่านแสงโดยรอบที่สว่างจ้า (เช่น แสงแดด เหนือศีรษะในห้องครัว) โดยไม่ปวดตา
ด้วยขั้วแอโนดทั่วไป การใช้พลังงานต่ำ และการปฏิบัติตามข้อกำหนด RoHS/REACH จอแสดงผลนี้จึงรักษาสมดุลของความทนทาน เป็นมิตรต่อสิ่งแวดล้อม และประสิทธิภาพ เหมาะสำหรับการทำงานตลอด 24 ชั่วโมงทุกวันในตัวติดตามอุณหภูมิ/ความชื้นและอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในชีวิตประจำวัน

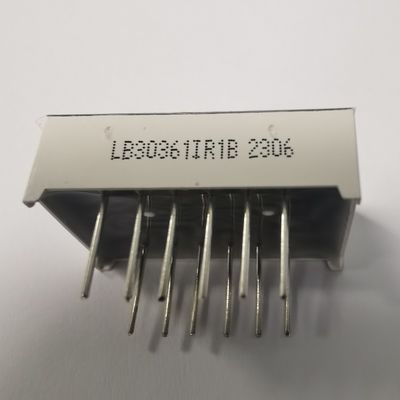

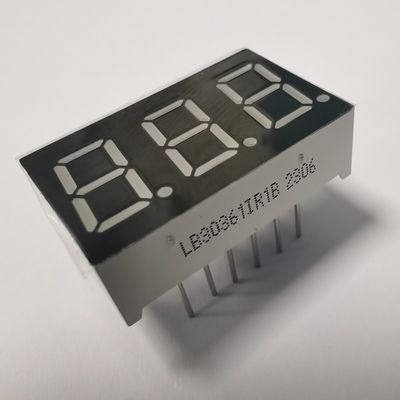

รูปภาพหลัก

คุณสมบัติหลัก (ปรับตัวบ่งชี้อุณหภูมิ/ความชื้นให้เหมาะสม)
1. การมองเห็นที่เหนือกว่าสำหรับการอ่านข้อมูลด้านสิ่งแวดล้อม
แสงสีแดงสว่างเป็นพิเศษ:แสงสีแดง (ความเข้มของการส่องสว่างสูง) โดดเด่นในสภาพแวดล้อมที่สว่าง (เช่น ห้องนั่งเล่นที่มีแสงแดดส่องถึง เวิร์กช็อปที่มีผู้คนพลุกพล่าน) — สำคัญสำหรับการตรวจสอบอุณหภูมิ/ความชื้นอย่างรวดเร็วและแม่นยำ (เช่น การตรวจสอบคลื่นความร้อน “30°C” หรือความชื้นสูง “70% RH”)
สีเหลืองอีพ็อกซี่สีดำพื้นผิว:ฐานอีพอกซีสีเหลืองใต้พื้นผิวสีดำช่วยลดแสงสีแดงที่รุนแรง (ลดความเมื่อยล้าของดวงตา) ในขณะเดียวกันก็เพิ่มความเปรียบต่างระหว่างส่วนต่างๆ และพื้นหลัง ช่วยให้มั่นใจได้ว่าตัวเลข (0-9) และจุดทศนิยม (เช่น “24.5°C”) จะคงความคมชัด ไม่มีแสงสะท้อนหรือการชะล้าง
แสงสว่างแบบเซ็กเมนต์:ความเข้มของการส่องสว่างมีการกระจายอย่างสม่ำเสมอในทุกส่วน (ไม่มี “จุดร้อน” หรือขอบสลัว) — รับประกันว่าค่าละเอียดสามารถอ่านได้สม่ำเสมอ (เช่น “51% RH” เทียบกับ “52% RH”) ซึ่งมีความสำคัญต่อความสะดวกสบายหรือการควบคุมกระบวนการ
2. การออกแบบที่กะทัดรัดและเกรดอุตสาหกรรม
บาง 22.5×14×7.2 มม. ขนาด:ปรับให้เหมาะสมสำหรับอุปกรณ์ที่มีพื้นที่จำกัด สามารถใช้งานร่วมกับเครื่องวัดอุณหภูมิ/ความชื้นแบบพกพา เทอร์โมสแตทอัจฉริยะเพรียวบาง หรือแผงด้านหน้าของเครื่องเสียงโดยไม่ต้องออกแบบใหม่
ขนาดมาตรฐานอุตสาหกรรม:ปฏิบัติตามรอยเท้าจอแสดงผล 3 หลักทั่วโลกขนาด 0.36 นิ้ว ช่วยให้สามารถแทนที่จอแสดงผลที่ล้าสมัยได้ (เช่น อัปเกรดตัวบ่งชี้สีเขียวเก่าเป็นสีแดงในแผงความชื้นที่มีอยู่) โดยไม่ต้องดัดแปลง PCB ช่วยประหยัดเวลาและต้นทุน
ขั้วบวกขั้วบวกทั่วไป:ทำงานร่วมกับ IC ไดรเวอร์มาตรฐาน (เช่น MAX7219, TM1638, HT1621) ที่ใช้กันอย่างแพร่หลายในตัวบ่งชี้อุณหภูมิ/ความชื้น ช่วยให้การออกแบบวงจรง่ายขึ้น โดยไม่จำเป็นต้องใช้อะแดปเตอร์ขั้วแบบกำหนดเอง
3. ประหยัดพลังงานและทนทาน
การใช้พลังงานต่ำ (กระแสไฟฟ้าต่ำมาก):ลดการดึงพลังงาน (ปกติ 5-10mA/LED) ยืดอายุแบตเตอรี่สำหรับตัวบ่งชี้แบบพกพา (เช่น เครื่องวัดความชื้นแบบใช้มือถือ) และลดการใช้ไฟฟ้าสำหรับอุปกรณ์ที่เสียบปลั๊ก (เช่น เทอร์โมสแตทติดผนัง)
อายุการใช้งานยาวนาน (50,000+ ชั่วโมง):ชิป LED สีแดงคุณภาพสูงทนทานต่อการใช้งานอย่างต่อเนื่อง ซึ่งตรงกับอายุการใช้งาน 8-10 ปีของเครื่องใช้ไฟฟ้าภายในบ้านและตัวบ่งชี้ส่วนใหญ่ ซึ่งช่วยลดเวลาหยุดทำงานของการบำรุงรักษา (สำคัญสำหรับตัวบ่งชี้กระบวนการทุกวันตลอด 24 ชั่วโมง)
ประสิทธิภาพที่มั่นคง:ทนทานต่อความผันผวนของอุณหภูมิ (-10°C ถึง 50°C โดยทั่วไปสำหรับการใช้งานในร่ม/กลางแจ้ง) และการสั่นสะเทือนเล็กน้อย (เช่น เสียงเบสของอุปกรณ์เครื่องเสียง การเคลื่อนไหวของพัดลมเครื่องใช้ไฟฟ้า) โดยคงความสว่างไว้ ไม่มีการกะพริบระหว่างการอัปเดตค่า
4. ความคล่องตัวและการปฏิบัติตามข้อกำหนด
เป็นไปตาม RoHS/REACH:ปราศจากสารตะกั่ว ปรอท และสารที่เป็นอันตราย เป็นไปตามมาตรฐานด้านสิ่งแวดล้อมระดับโลกที่เข้มงวด ปลอดภัยสำหรับใช้ในบ้าน และส่งออกไปยังตลาดเช่นสหภาพยุโรป อเมริกาเหนือ และเอเชีย
ตัวเลือกหลายสี:นอกเหนือจากสีแดงสดใสสุด ๆ แล้ว ยังมีสีน้ำเงิน (ความสวยงามแบบสมัยใหม่) สีเขียว (สัญญาณสถานะปกติ) สีขาว (ค่าที่เป็นกลาง) สีเหลืองอำพัน สีส้ม และสีเหลือง ซึ่งยืดหยุ่นตามความต้องการในการใช้งาน (เช่น สีแดงสำหรับการแจ้งเตือน "อุณหภูมิสูง" สีเขียวสำหรับความชื้น "ปกติ")

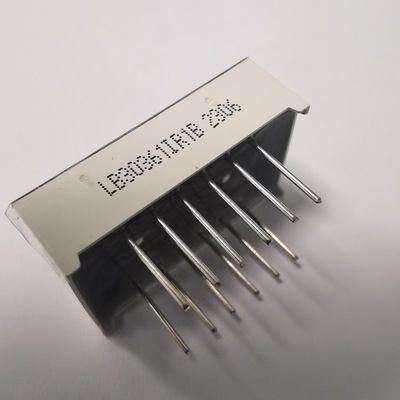

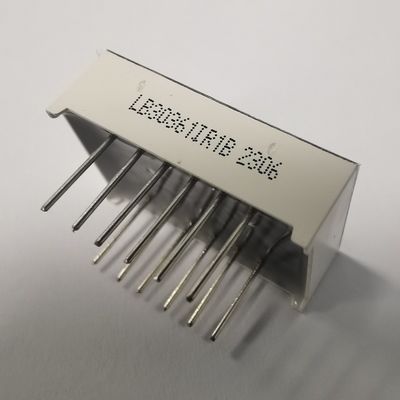

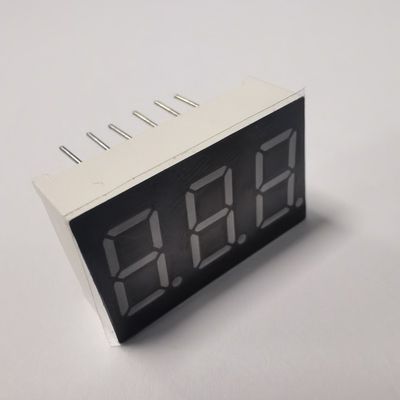

ภาพรายละเอียด

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	พารามิเตอร์	ข้อมูลจำเพาะ (ปรับอุณหภูมิ/ความชื้นให้เหมาะสม)
การออกแบบขั้นพื้นฐาน	ประเภทการแสดงผล	จอแสดงผล LED 7 ส่วน 3 หลัก (รองรับจุดทศนิยมสำหรับการวัดที่แม่นยำ)
	ขั้ว	แอโนดทั่วไป
	ความสูงของตัวละคร	0.36 นิ้ว (9.2 มม.)
	ขนาดภายนอก (ยาว×กว้าง×สูง)	22.5 × 14 × 7.2 มม
	ส่วน/การตกแต่งพื้นผิว	อีพ็อกซี่สีเหลืองพร้อมพื้นผิวสีดำ
ประสิทธิภาพการมองเห็น	สีเปล่งแสง	หลัก: สีแดงสว่างมาก; อุปกรณ์เสริม: สีฟ้า/สีเขียว/สีขาว/สีเหลืองอำพัน/สีส้ม/สีเหลือง
พารามิเตอร์ทางไฟฟ้า	แรงดันไปข้างหน้า (VF)	ปรับให้เหมาะสมเพื่อความเข้มของการส่องสว่างสูง (ปกติ 1.8-2.2V ต่อ LED สำหรับสีแดง)
	กระแสไปข้างหน้าที่แนะนำ	5-10mA ต่อ LED
	การใช้พลังงาน	ต่ำ (ประหยัดพลังงานสำหรับการใช้งานต่อเนื่อง)
คุณภาพและการปฏิบัติตามข้อกำหนด	ข้อดีหลัก	การกระจายแสงสม่ำเสมอ ความน่าเชื่อถือโดยรอบที่สดใส ประสิทธิภาพการทำงานที่มั่นคง
	การปฏิบัติตาม	เป็นไปตามข้อกำหนด RoHS, เป็นไปตามข้อกำหนด REACH





การใช้งาน
จอแสดงผลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับตัวบ่งชี้ด้านสิ่งแวดล้อมและอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในชีวิตประจำวัน ได้แก่:
ตัวบ่งชี้อุณหภูมิ/ความชื้น:จอภาพติดผนัง (เช่น “22°C”/“50% RH”) เซ็นเซอร์แบบพกพา (เช่น “18°C”/“65% RH”) หรือตัวควบคุมเรือนกระจก (เช่น “28°C”/“70% RH”)
เครื่องใช้ไฟฟ้าภายในบ้าน:ไมโครเวฟ (เวลาปรุงอาหาร “02:30”) ตู้เย็น (อุณหภูมิ “5°C”) หรือเครื่องฟอกอากาศ (อายุการใช้งานตัวกรอง “90 วัน”)
แผงเครื่องเสียง/เครื่องดนตรี:แอมพลิฟายเออร์ (ระดับเสียง), เครื่องรับ AV (หมายเลขช่อง) หรือแผงกระบวนการทางอุตสาหกรรม (ตัวจับเวลา “120 วินาที”)
การแสดงตัวเลข:เครื่องชาร์จแบตเตอรี่ (ชาร์จ "85%) เครื่องติดตามการออกกำลังกาย (แคลอรี่ "250") หรือฮับบ้านอัจฉริยะ (อุณหภูมิห้อง "21°C")

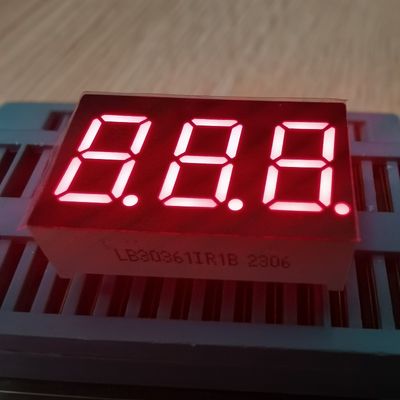

รูปภาพแอปพลิเคชัน



เหตุใดจึงเลือกจอแสดงผลนี้สำหรับตัวบ่งชี้อุณหภูมิ/ความชื้น
ความชัดเจนในการอ่านข้อมูลด้านสิ่งแวดล้อม:พื้นผิวอีพ็อกซี่สีเหลือง + แสงสีแดงช่วยให้มองเห็นได้ในพื้นที่สว่าง/สลัว ไม่มีค่าอุณหภูมิ/ความชื้นที่อ่านผิดซึ่งส่งผลกระทบต่อความสะดวกสบาย
พอดีประหยัดพื้นที่:ขนาดบางใช้ได้กับตัวบ่งชี้แบบพกพาหรือติดผนัง โดยไม่จำเป็นต้องขยายกรอบอุปกรณ์
ประสิทธิภาพด้านพลังงานและต้นทุน:การใช้กระแสไฟฟ้าต่ำจะลดความถี่ในการเปลี่ยนแบตเตอรี่ อายุการใช้งานยาวนานช่วยลดต้นทุนการบำรุงรักษา
อัพเกรดง่าย:ขนาดมาตรฐานอุตสาหกรรมช่วยให้สามารถทดแทนจอแสดงผลแบบเก่าได้ ซึ่งช่วยยืดอายุการใช้งานของตัวบ่งชี้ที่มีอยู่
การปฏิบัติตามข้อกำหนดทั่วโลก:การรับรอง RoHS/REACH ช่วยให้การส่งออกไปยังตลาดต่างประเทศทำได้ง่ายขึ้น ซึ่งสอดคล้องกับมาตรฐานความปลอดภัยของผู้บริโภค



ข้อมูลการสั่งซื้อและโลจิสติกส์
ปริมาณการสั่งซื้อขั้นต่ำ (ขั้นต่ำ):300 ชิ้นสำหรับรุ่นมาตรฐานสีแดงสว่างเป็นพิเศษ 500 ชิ้นสำหรับสี/การกำหนดค่าที่กำหนดเอง
การบรรจุ:กล่อง EPE + ป้องกันไฟฟ้าสถิต (จอแสดงผลแต่ละจอถูกห่อแยกกันเพื่อปกป้องพื้นผิวอีพ็อกซี่สีเหลืองและหมุด)
เวลาจัดส่ง:5–7 วันสำหรับรุ่นมาตรฐาน 10-12 วันสำหรับสีที่กำหนดเอง
ขนส่ง:ด่วน (FedEx/DHL สำหรับตัวอย่างเร่งด่วน), อากาศ (ปริมาณปานกลาง), มหาสมุทร (ดำเนินการผลิตจำนวนมาก)



การให้คะแนนสูงสุดสัมบูรณ์ (Ta = 25°C)

พารามิเตอร์	เครื่องหมาย	การให้คะแนน	หน่วย
ไปข้างหน้าปัจจุบัน(ต่อลูกเต๋า)	ไอพีเอ็ม	20	มิลลิแอมป์
แรงดันย้อนกลับ (ต่อลูกเต๋า)	วีอาร์	5	วี
การกระจายพลังงาน (ต่อลูกเต๋า)	บ่ายโมง	80	เมกะวัตต์
ช่วงอุณหภูมิในการทำงาน	ท็อปอาร์	-40~+85	องศาเซลเซียส
ช่วงอุณหภูมิในการจัดเก็บ	Tstg	-40~+85	องศาเซลเซียส
อุณหภูมิบัดกรี (3 วินาที)	ไทย	260	องศาเซลเซียส

Code:R-อัลตร้า ขาวสว่าง

พารามิเตอร์	เครื่องหมาย	เงื่อนไข	นาที	ประเภท	สูงสุด	หน่วย
แรงดันไปข้างหน้า (ต่อลูกเต๋า)	Vf	ถ้า=20mA	2.8		3.2	วี
แรงดันย้อนกลับ (ต่อลูกเต๋า)	วีอาร์	ไออาร์=10ยูเอ	5			วี
ความเข้มของการส่องสว่าง(ต่อลูกเต๋า)	IV	ถ้า=20mA	100		140	เอ็มซีดี
สเปกตรัมที่มีค่าเพียงครึ่งเดียว	แล	ถ้า=20mA		20		นาโนเมตร
อุณหภูมิสี		ถ้า=20mA	6000		6500	เค
อายุการใช้งาน LED 100,000 ชม. อัตราสูงสุดสัมบูรณ์ที่ Ta=25°C
